RedWave

Подводная акустическая
система позиционирования

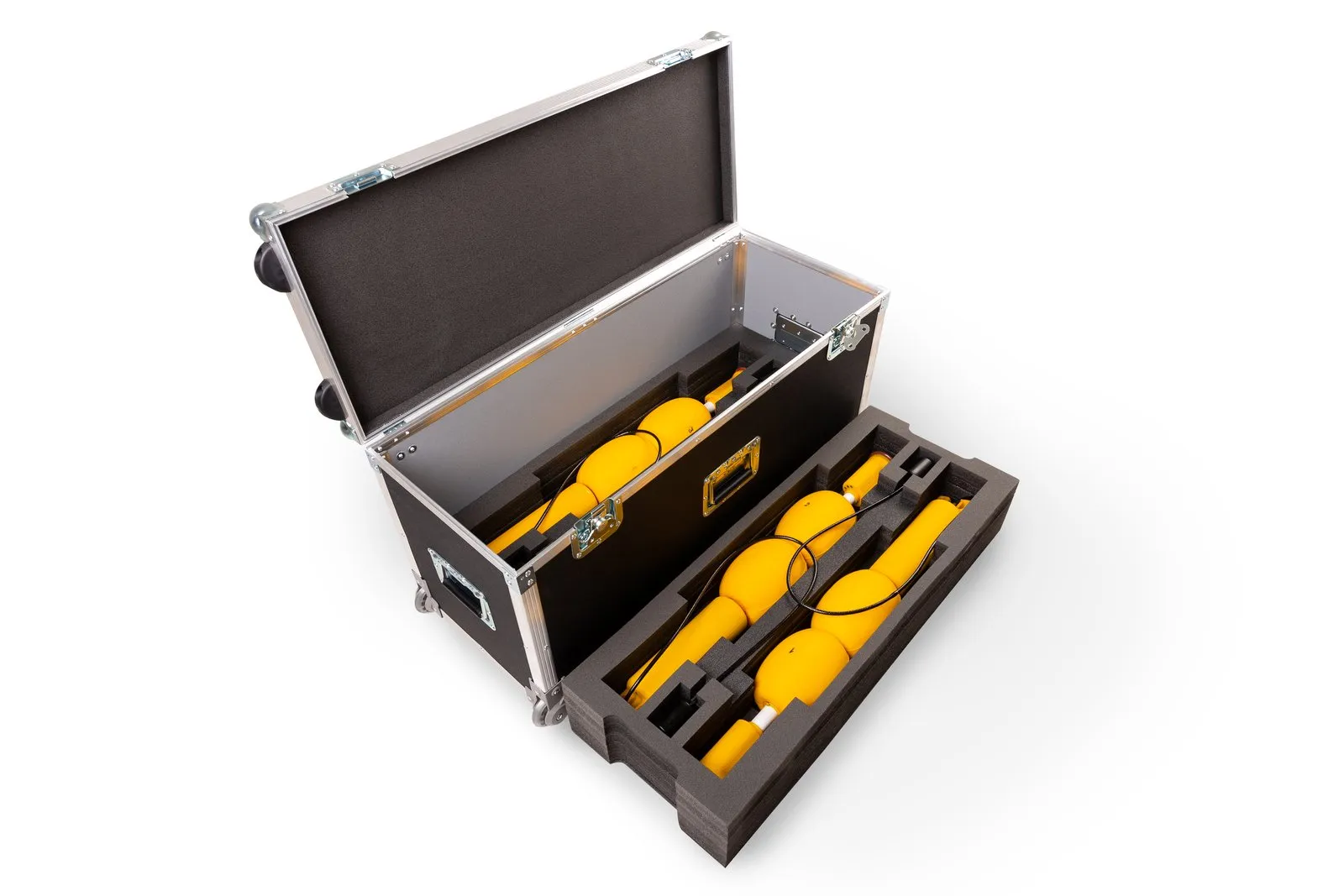

Система RedWAVE представлена линейкой устройств, решающих задачи подводного позиционирования для широкого диапазона потребителей: дайверов, промышленных водолазов, водолазов-спасателей и поисковиков, подводных телеуправляемых аппаратов (ТНПА), подводных автономных необитаемых аппаратов (АНПА). Принцип работы системы во многом схож с принципом работы глобальных спутниковых навигационных систем (GPS, GLONASS), за тем лишь отличием, что в роли навигационных спутников выступают небольшие плавучие буи RedBase, вместе образующие так называемую длинную навигационную базу. Буи могут быть легко установлены в акватории непосредственно перед использованием навигационных устройств RedWave, с любого плавсредства, например, надувной лодки. И так же легко могут быть собраны по завершении работ. Для обеспечения позиционирования используется четыре навигационных буя.


Download brochure [Eng]


RedNav
Водолазный навигатор

Устройство является портативным индивидуальным навигационным приемником, крепящимся на запястье водолаза и работающим при поддержке длинной навигационной базы. Обеспечивает данные о географическом положении и глубине.
Данное устройство не имеет прямых аналогов в мире.


RedBase
Навигационный гидроакустичекий буй

Устройство в составе набора из четырех буев реализует длинную навигационную базу. Навигационный буй выполнен в виде пластикового цилиндра длиной 600 мм и диаметром 130 мм с гидроакустической антенной на проводе. Обладает положительной плавучестью, имеет грузонесущую проушину для крепления якоря. Оборудуется современным высокопроизводительным навигационным приемником GPS/GLONASS и инновационным акустическим передатчиком.


RedNode
Приемник навигационного сигнала

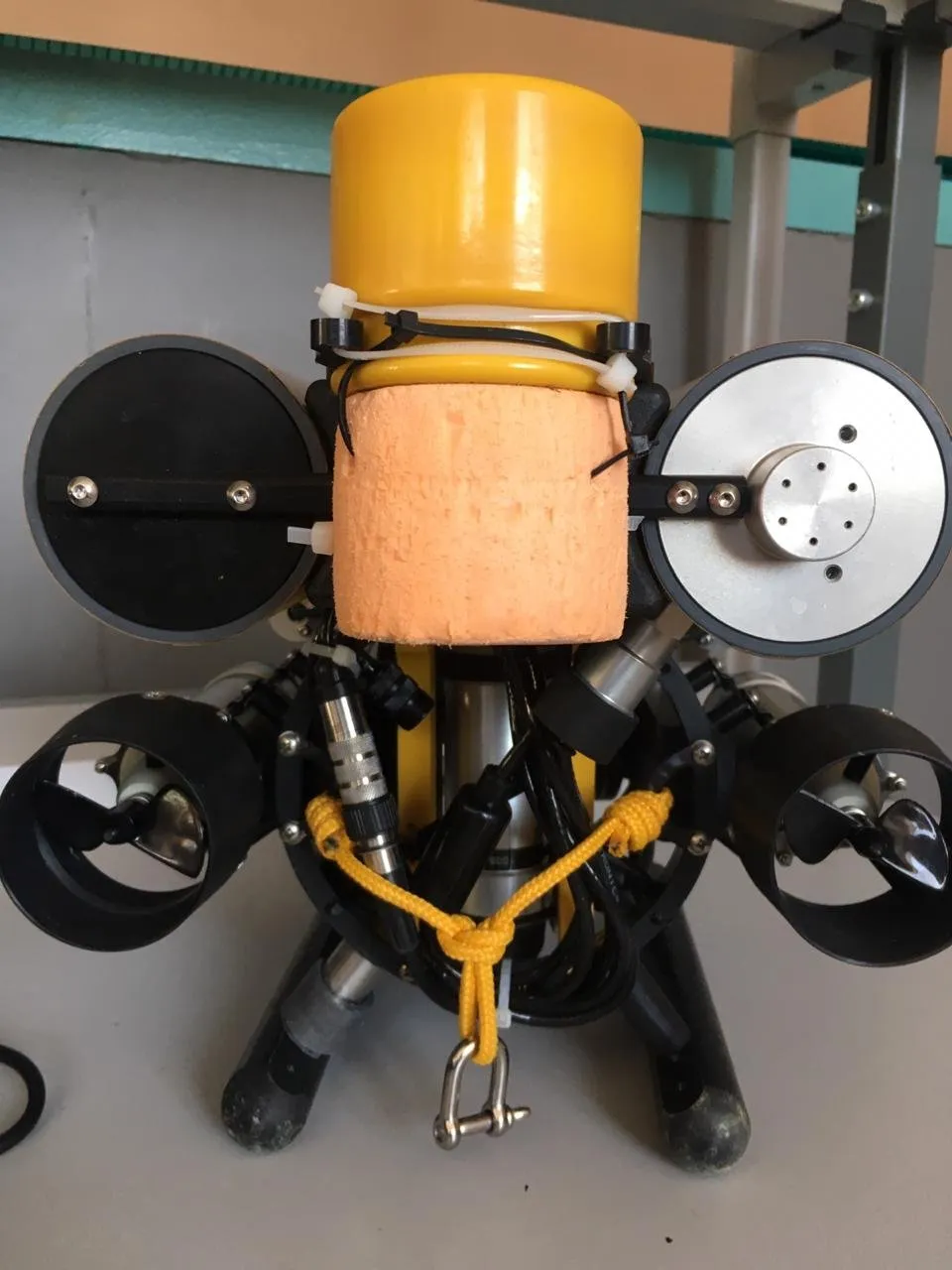

Устройство предназначено для обеспечения навигационными данными телеуправляемых подводных аппаратов (ТНПА, ROV), автономных необитаемых аппаратов (АНПА, AUV) при поддержке длинной навигационной базы, образуемой четырьмя буями RedBase. Обеспечивает данные о географическом положении, глубине и температуре воды.
Данное устройство не имеет прямых аналогов в мире.




RedGTR
Модем кодовой многопользователь-
ской связи

Устройство предназначено для обеспечения передачи и приема кодовых предустановленных сообщений, оценки дистанции (по времени распространения в режиме запрос-ответ), а так же передачи телеметрической информации ( с одновременной оценкой дистанции) и для обеспечения кодовой связи между THПА, АНПА и надводными станциями в любых конфигурациях.




RedLine
Гидроакустический модем

Устройство предназначено для передачи данных по гидроакустическому каналу, в том числе в сложных гидрологических условиях и в условиях мелководья.
Не имеет аналогов в мире по соотношению габариты — максимальная дистанция — скорость передачи данных.


Natrix
Гидроакустические модемы

Устройство предназначено для передачи данных по гидроакустическому каналу, в том числе в сложных гидрологических условиях и в условиях мелководья. Не имеет аналогов в мире по соотношению габариты — максимальная дистанция — скорость передачи данных. Подходит для работы в условиях мелких искусственных водоемов с сильной реверберацией (стальные и бетонные технические бассейны, различные доки и т.п.)




Crimea-300
Система измерения глубины и температуры

Предназначена для подводно-технических работ в составе комплексов информационной поддержки.
Включает два блока: измерительный (подводный) и надводный. Измерительный блок состоит из комбинированного сенсора давления и температуры и миниатюрного процессора, которые помещены в герметичный монолитный корпус. На надводном блоке расположен экран, который отображает данные измерительного блока в реальном времени. Связь по витой паре позволяет на месте выполнить калибровку нуля (для учета атмосферного давления) и плотности воды. При передаче данных между блоками используется открытый протокол, поэтому интеграция Crimea-300 в собственные комплексы максимально проста.



Технологии

Лаборатория подводной связи и навигации — единственный российский разработчик коммерчески доступных систем цифровой беспроводной подводной связи и навигации

Научная база

Система RedWAVE разработана в «Лаборатории подводной связи и навигации» с учетом опыта советских ученых: сотрудников Акустического института им. академика Н.Н. Андреева (Москва), НИИ Гидросвязи «Штиль» (Волгоград), Концерна «Морфизприбор» (Ленинград) (нынешний «Океанприбор», Санкт-Петербург). Технологии RedWAVE непрерывно дорабатываются на основе собственной исследовательской базы и отзывов пользователей: промышленных водолазов, дайверов, поисковиков и спасателей.

Гибкое производство — гибкий продукт

Мы сами изучаем потребности отрасли, генерируем идеи, формализуем задачи, создаем модели и опытные образцы, испытываем их в лабораторных и полевых условиях, производим серийные приборы. Поэтому продукты RedWAVE легко адаптировать для конкретных задач:

  • изменить корпусное исполнение;
  • изменить варианты информационного и силового сопряжения;
  • разработать специфические аппаратные и программные интерфейсы.

    Открытые программные и аппаратные интерфейсы

    Приборы RedWAVE легко интегрировать в собственные комплексы благодаря открытым интерфейсам и подробной документации. Поможем настроить любой наш продукт для нестандартных задач!

    Надежная связь в сложных гидрологических условиях

    Скоростные гидроакустические модемы Natrix работают в стальных и бетонных технических бассейнах, доках и других мелких водоемах с сильной реверберацией так же надежно, как на открытой воде.

    Навигационная система с пассивным приемником

    Благодаря технологии пассивного определения координаты навигационная система RedWAVE единственная в мире поддерживает неограниченное число пользователей в акватории. При этом энергопотребление навигационного приемника снижено до 70 мА.

    Компактный корпус

    Мы разработали и запатентовали легкий, прочный и компактный корпус для модемов и навигационных систем. При весе 300 г и размере 64x55 мм наши приборы обеспечивают абсолютные географические координаты в радиусе до 3 км и на глубинах до 300 метров. Навигационные решения такого уровня впервые доступны для миниатюрных подводных аппаратов: ТНПА малого класса, АНПА и глайдеров, но могут использоваться и в серьёзных ROV.

    Понятный пользовательский интерфейс

    Работа с подводной акустической системой позиционирования RedWAVE не отличается от работы с приемниками GPS/ГЛОНАСС на суше. С помощью несложных команд сохраняйте маршруты движения, запоминайте точки интереса (POI) и выстраивайте маршрут до заданных POI.
